Conectar los cables de un interruptor conmutador o de cruzamiento es mucho más fácil de lo que parece. Si alguna vez has tenido dudas al instalar uno, aquí encontrarás una explicación clara, rápida y fácil de entender.
Para ayudarte, te mostraremos esquemas visuales sencillos con los que podrás identificar cada cable y realizar la conexión correctamente, incluso aunque no tengas mucha experiencia.
Pero antes de empezar, hay algo fundamental que debes conocer: la diferencia entre un interruptor conmutador y un interruptor de cruzamiento. Entender cómo funciona cada uno te evitará errores y hará que la instalación sea mucho más sencilla.
¿Qué es un interruptor conmutador?
Un interruptor conmutador es un mecanismo que permite encender y apagar una misma luz desde dos puntos diferentes. Seguro que lo has visto en pasillos, escaleras o dormitorios.
Por ejemplo: puedes encender la luz de tu habitación desde el interruptor de la entrada y apagarla cómodamente desde otro interruptor situado junto a la cama.
Este tipo de mecanismo dispone de 3 terminales:
- 1 terminal de entrada (normalmente identificado en rojo).
- 2 terminales de salida (habitualmente de color negro).
La instalación es muy sencilla:
- Los dos conmutadores se conectan entre sí mediante 2 cables de unión colocados en las salidas.
- En uno de los conmutadores se conecta el cable que va hacia la lámpara.
- En el otro se conecta el cable de fase de la instalación eléctrica.
En el siguiente esquema podrás ver claramente cómo realizar la conexión paso a paso.
¿Qué es un interruptor de cruzamiento?
El interruptor de cruzamiento permite encender y apagar una misma luz desde 3 o más puntos diferentes. Es una solución muy práctica para viviendas grandes, pasillos largos, salones o dormitorios con varias entradas.
Por ejemplo, puedes controlar una lámpara desde la entrada de la habitación, desde un lateral de la cama y desde otro punto adicional, todo de forma independiente.
Para realizar esta instalación necesitas:
- 2 interruptores conmutadores
- 1 interruptor de cruzamiento colocado entre ambos
A diferencia del conmutador, el mecanismo de cruzamiento dispone de 4 terminales y funciona como un puente entre los dos conmutadores.
Su conexión es muy sencilla:
- Dos cables se conectan a un conmutador.
- Los otros dos cables se conectan al segundo conmutador.
- La fase y el retorno de la lámpara siguen conectados en los conmutadores de los extremos.
- Gracias a esta instalación podrás encender o apagar una misma luz desde tres puntos distintos, de forma cómoda y totalmente independiente.
En el siguiente esquema puedes ver cómo realizar la conexión correctamente:
Interruptor de cruzamiento con 4 puntos de control
Si quieres encender y apagar una misma luz desde 4 lugares diferentes, necesitarás una instalación formada por:
- 2 interruptores conmutadores
- 2 interruptores de cruzamiento
Los conmutadores se colocan en los extremos de la instalación, mientras que los cruzamientos se instalan en la parte central, tal y como se muestra en el esquema.
Este tipo de conexión es ideal para viviendas grandes, pasillos largos o estancias con varios accesos, ya que ofrece una mayor comodidad y control de la iluminación desde distintos puntos.
¿Cómo colocar los cables de un interruptor?
Si lo que necesitas es un interruptor sencillo para encender y apagar un punto de luz desde un único lugar, la instalación es mucho más simple de lo que parece.
Para realizar la conexión correctamente:
- Debes cortar el cable de fase (normalmente marrón o negro) que llega hasta la lámpara.
- Después, conecta cada extremo del cable a uno de los bornes del interruptor.
- El cable neutro (azul) no pasa por el mecanismo, sino que va directamente al punto de luz.
En el siguiente esquema podrás ver claramente cómo conectar los cables de forma correcta y segura.

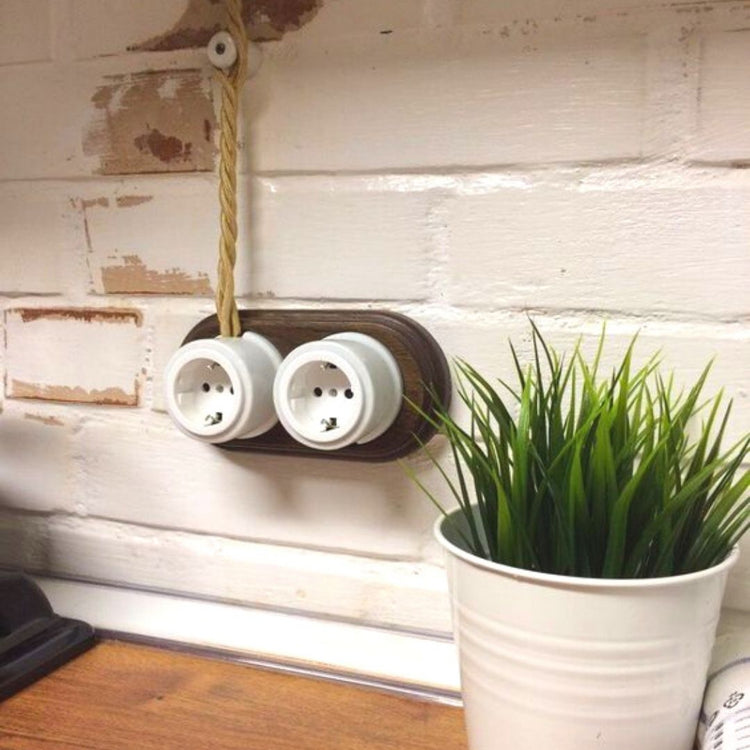

👉 Colección de Mecanismos de Porcelana
